0820060101 5/2 ventil TC08 AVENTICS

Kód: 71459
Značka: AVENTICS
2 648 Kč / ks 3 204 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
3.12.2024
Možnosti doručení
  • Provozní napětí 24 V DC
  • 5/2
  • Qn = 800 l/min
  • Šířka pilotního ventilu : 15 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : G 1/8
  • Elektrická přípojka : Zástrčka, ISO 15217, tvar C
  • Manuální pomocné ovládání : bez aretace
  • Jednostranně el. ovládaný
  • S vratnou vzduchovou pružinou
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Jednostranně el. ovládaný
Způsob resetování S vratnou vzduchovou pružinou

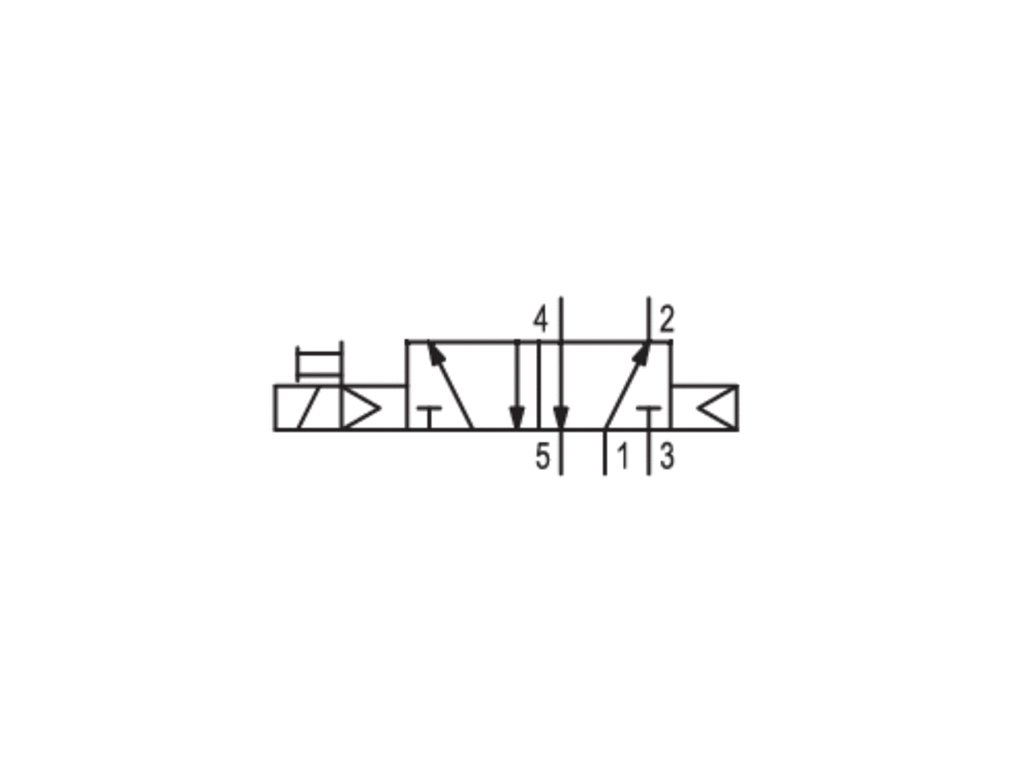

Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk,Polyuretan
Norm. elektr. přípoj ISO 15217
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Jmenovitý průtok Qn 800 l/min
Přípoj stlačeného vzduchu vstup G 1/8
Přípoj stlačeného vzduchu výstup G 1/8
Provozní napětí DC 24 V
Ovládání Elektricky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Princip těsnění  Měkké těsnění
Provozní tlak min/max  3 - 10 bar
Řídicí tlak min./max.  3 - 10 bar
Teplota okolí min./max.  -10 ... 50 °C
Teplota média min./max.  -10 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  800 l/min
Norm. elektr. přípoj  ISO 15217
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Montáž na vícenásobnou připojovací lištu  P-lišta
Utahovací moment upevňovacího šroubu  2 Nm
Hmotnost  140 g
Poznámka  Je zobrazen příklad konfigurace. Vyexpedovaný výrobek se proto může od vyobrazení lišit.
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk Polyuretan
Čelní deska  Polyamid vyztužený skelným vláknem
Závitové pouzdro  Mosaz Zinkový tlakový odlitek, poniklovaný pochromovaný

Rozměry


Doplňkové parametry

Kategorie: Serie TC08
Princip spínání: 5/2
Přípoj stlačeného vzduchu: G 1/8
Průtok: 800 l/min
Provozní napětí: 24V DC
