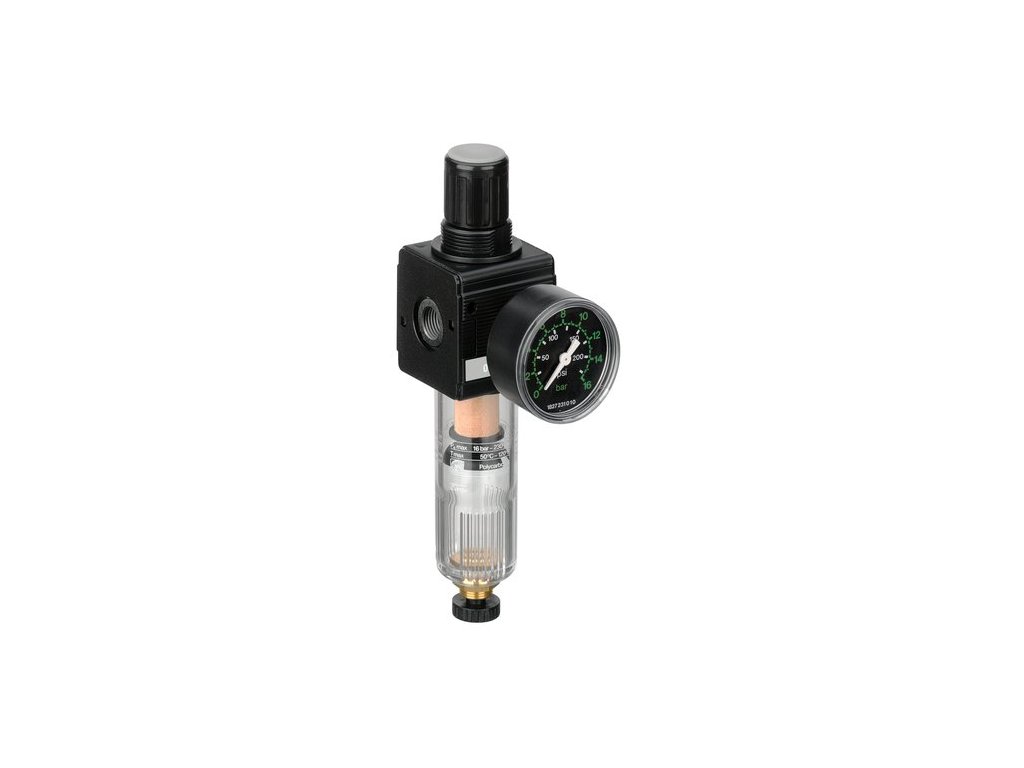

0821300303 Filtr-regulátor NL2 AVENTICS
Kód: 71226
Související produkty
Detailní popis produktu
| Složky | |
| Vypouštění kondenzátu | |
| Sekundární odvzdušnění | |
| Šířka pórů filtru | |
| Manometry | |
| Pouzdro | |
| Nádoba | |
| Materiál těsnění | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu |
Druh konstrukce
1-dílný, spojitelné do bloků
Složky
Filtr-regulátor
Montážní poloha
Svislý
Certifikáty
Vhodný pro ATEX
Provozní tlak min/max
2 ... 16 bar
Teplota okolí min./max.
-10 ... 60 °C
Teplota média min./max.
-10 ... 60 °C
Médium
Stlačený vzduch Neutrální plyny
Jmenovitý průtok Qn
1650 l/min
Typ regulátoru
Membránové regulátory tlaku
Funkce regulátoru
s uvolňovacím odfukem vzduchu
Regulační rozsah min/max
Viz tabulka
Napájení tlakem
Jediný
Objem nádobky filtru
25 cm³
Filtrační prvek
Vyměnitelný
Hmotnost
570 g
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.
Zadní přípoj manometru na tlakovém regulačním ventilu je uzavřen zátkou, přední je otevřený.
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010
6 : 7 : -
Materiál
Pouzdro
Zinkový tlakový odlitek
Čelní deska
Butadienstyrenový-akrylonitrilový kaučuk
Těsnění
Butadien-akrylonitrilový kaučuk
Nádoba
Polykarbonát Zinkový tlakový odlitek
Ochranný koš
Ocel
Filtrační vložka
Polyetylén
Doplňkové parametry
| Kategorie: | Serie NL2 |
|---|---|
| Průtok Qn: | 1650 l/min |
| Přípoj: | G 1/4 |
| Regulační rozsah: | 0,5 - 10 bar |
| Šířka pórů filtru: | 5 um |
| Vypouštění kondenzátu: | Plně automatické, beztlakově otevřený |
| Serie: | NL2 |
| Manometr: | ano |
| ATEX: | ano |
