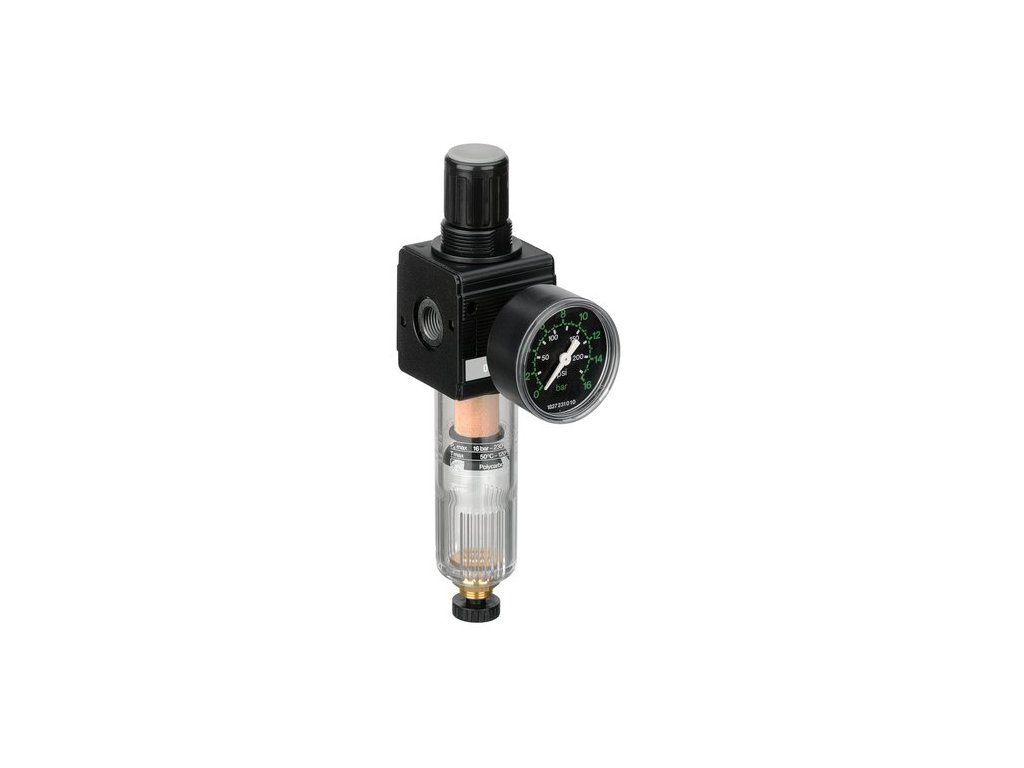

0821300354 Filtr-regulátor NL4 AVENTICS

Kód: 71141
Značka: AVENTICS
6 196 Kč / ks 7 497,16 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
18.6.2024
Možnosti doručení
  • G 1/2
  • Šířka pórů filtru 5 µm
  • S manometrem
  • Vhodný pro ATEX

Detailní informace

Detailní popis produktu

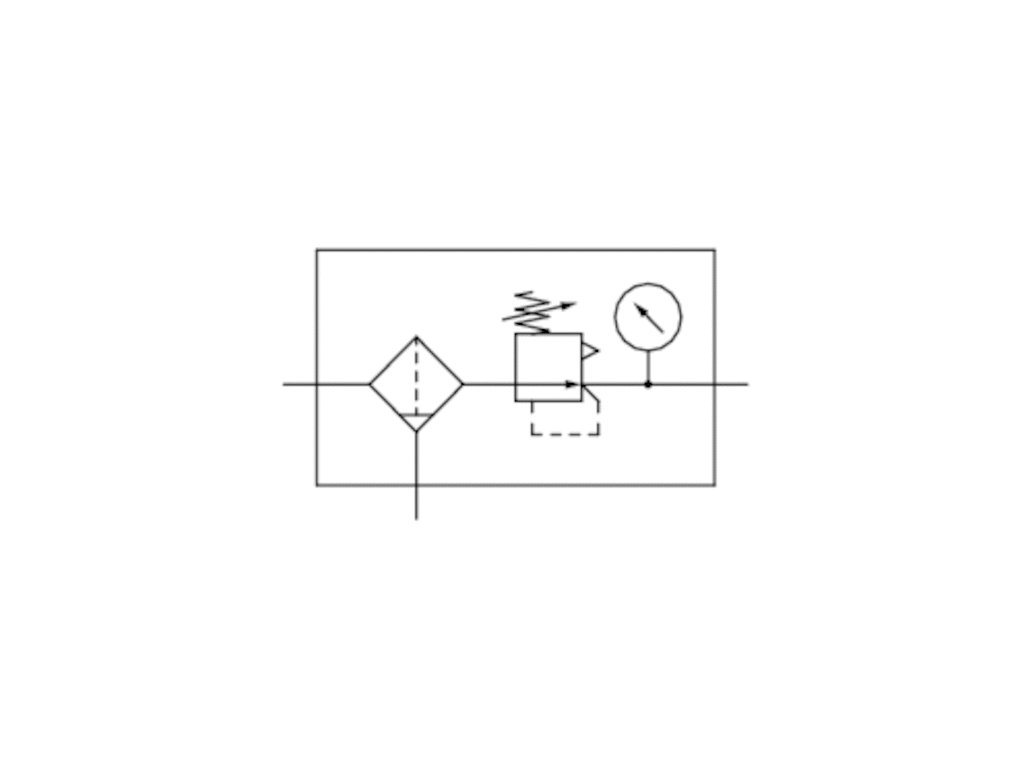

Složky Filtr-regulátor
Vypouštění kondenzátu Plně automatické, beztlakově otevřený
Sekundární odvzdušnění s uvolňovacím odfukem vzduchu
Šířka pórů filtru 5 µm
Manometry S manometrem
Pouzdro Zinkový tlakový odlitek
Nádoba Polykarbonát
Materiál těsnění Butadien-akrylonitrilový kaučuk
Vhodný pro ATEX
Jmenovitý průtok Qn 6900 l/min
Přípoj stlačeného vzduchu G 1/2

Druh konstrukce  1-dílný, spojitelné do bloků
Složky  Filtr-regulátor
Montážní poloha  Svislý
Certifikáty  Vhodný pro ATEX
Provozní tlak min/max  1,5 ... 16 bar
Teplota okolí min./max.  -10 ... 60 °C
Teplota média min./max.  -10 ... 60 °C
Médium  Stlačený vzduch Neutrální plyny
Jmenovitý průtok Qn  6900 l/min
Typ regulátoru  Membránové regulátory tlaku
Funkce regulátoru  s uvolňovacím odfukem vzduchu
Regulační rozsah min/max  0,5 ... 10 bar
Napájení tlakem  Jediný
Objem nádobky filtru  50 cm³
Filtrační prvek  Vyměnitelný
Hmotnost  1 350 g

  Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.

Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010  6 : 7 : -

Materiál
Pouzdro  Zinkový tlakový odlitek
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadien-akrylonitrilový kaučuk
Závitové pouzdro  Zinkový tlakový odlitek
Nádoba  Polykarbonát
Ochranný koš  Ocel
Filtrační vložka  Polyetylén

Katalogový list ke stažení zde

Dostupnost při vyprodání: 1 - 2 týdny od objednávky





Doplňkové parametry

Kategorie: Serie NL4
Průtok Qn: 6900 l/min
Přípoj: G 1/2
Šířka pórů filtru: 5 um
Vypouštění kondenzátu: Plně automatické, beztlakově otevřený
Serie: NL4
ATEX: ano
Manometr: ano
