0822010511 Krátkozdvižný válec KHZ AVENTICS
Kód: 71370
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Průměr pístu | |
| Závit pístní tyče | |
| Zdvih | |
| Stěrač | |
| Přípoj stlačeného vzduchu |
| Ø pístu | 16 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 95 N | ||
| Síla na píst vysunutí | 127 N | ||
| Nárazová energie | 0,06 J | ||
| Hmotnost | Zdvih 0 mm | 0,063 kg | |
| Hmotnost | Zdvih +10 mm | 0,016 kg | |
| Provozní tlak min/max | 1 ... 10 bar | ||
| Materiál víka vpředu | Mosaz | ||
| Teplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
ROZMĚRY
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Válcová trubka
Hliník, eloxovaný
Pístní tyč
Nerezavějící ocel
Píst
Nitrilový kaučuk
Čelní kryt
Mosaz Hliník
Krajní víko
Hliník
Stěrač
Polyuretan
Ø pístu
Zdvih
A
AF +1
BG Min.
D JS15
ØDT H13
E1 JS15
E2 JS15
EE
F
ØH
ØJ
KF
KK
LB +0,4
LK +0,5
ØMM f8
ØO
PL1
PL2
ØRR
RT
SW -0,3
TG1
TG2
U
W
VD -1
WH
ZA ±0,2
ZB ±0,8
16 mm
5 - 15
–
10
12.4
33
6
28
28
M 5
11.5
8
3.55
M5
–
3.4
2
8
–
6
11.3
3.3
M4
7
20 ±0,2
20 ±0,2
10
14 ±0,2
–
6
25
31
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | KHZ |
| Průměr pístu: | 16 mm |
| Zdvih: | 10 mm |

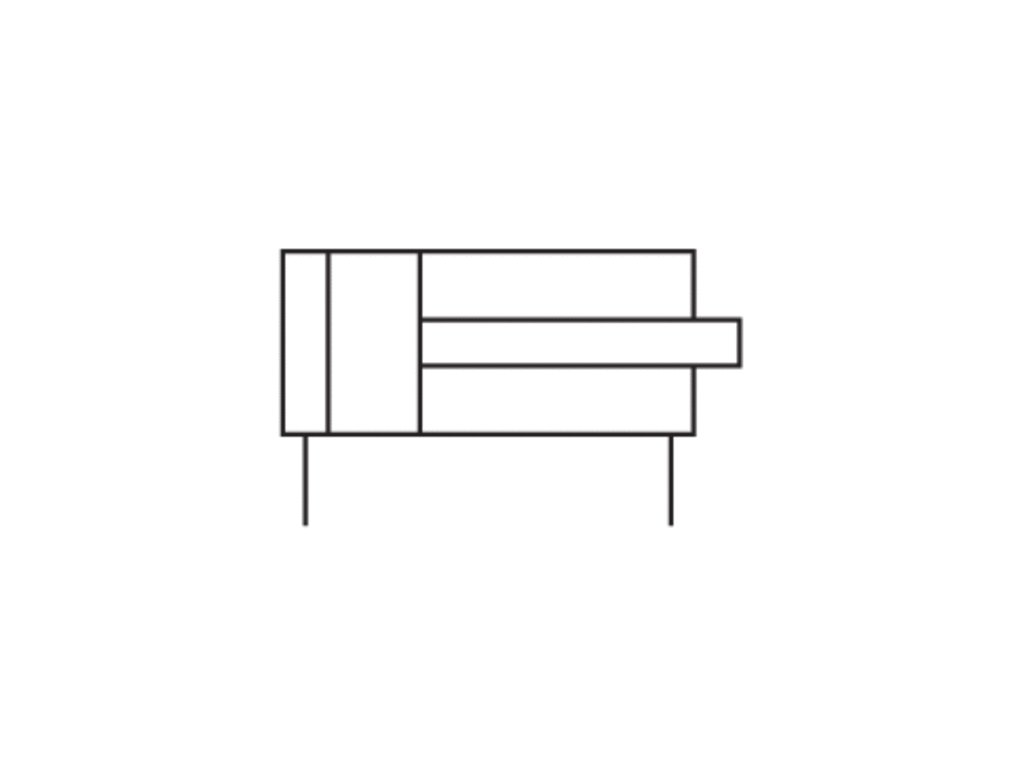

| Princip působení: | Dvojčinný |
| Magnetický píst: | ne |
| Tlumení: | elastický |
| Přípoje: | M5 |
| Závit pístní tyče: | M5 |
