0822010522 Krátkozdvižný válec KHZ AVENTICS
Kód: 71415
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Průměr pístu | |
| Závit pístní tyče | |
| Zdvih | |
| Stěrač | |
| Přípoj stlačeného vzduchu |
| Ø pístu | 20 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 148 N | ||
| Síla na píst vysunutí | 198 N | ||
| Nárazová energie | 0,08 J | ||
| Hmotnost | Zdvih 0 mm | 0,082 kg | |
| Hmotnost | Zdvih +10 mm | 0,021 kg | |
| Provozní tlak min/max | 1 ... 10 bar | ||
| Materiál víka vpředu | Mosaz | ||
| Teplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
Rozměry
Materiál
Válcová trubka
Hliník, eloxovaný
Pístní tyč
Nerezavějící ocel
Píst
Nitrilový kaučuk
Čelní kryt
Mosaz Hliník
Krajní víko
Hliník
Stěrač
Polyuretan
Ø pístu
Zdvih
A
AF +1
BG Min.
D JS15
ØDT H13
E1 JS15
E2 JS15
EE
F
ØH
ØJ
KF
KK
LB +0,4
LK +0,5
ØMM f8
ØO
PL1
PL2
ØRR
RT
SW -0,3
TG1
TG2
U
W
VD -1
WH
ZA ±0,2
ZB ±0,8
20 mm
5 - 50
–
10
13.6
37
7.5
32
32
M 5
11
8
4.55
M5
–
4.6
2
10
–
5
8
4.2
M5
8
22 ±0,2
22 ±0,2
11
16 ±0,2
–
9.5
24.5
34
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | KHZ |
| Průměr pístu: | 20 mm |
| Zdvih: | 15 mm |

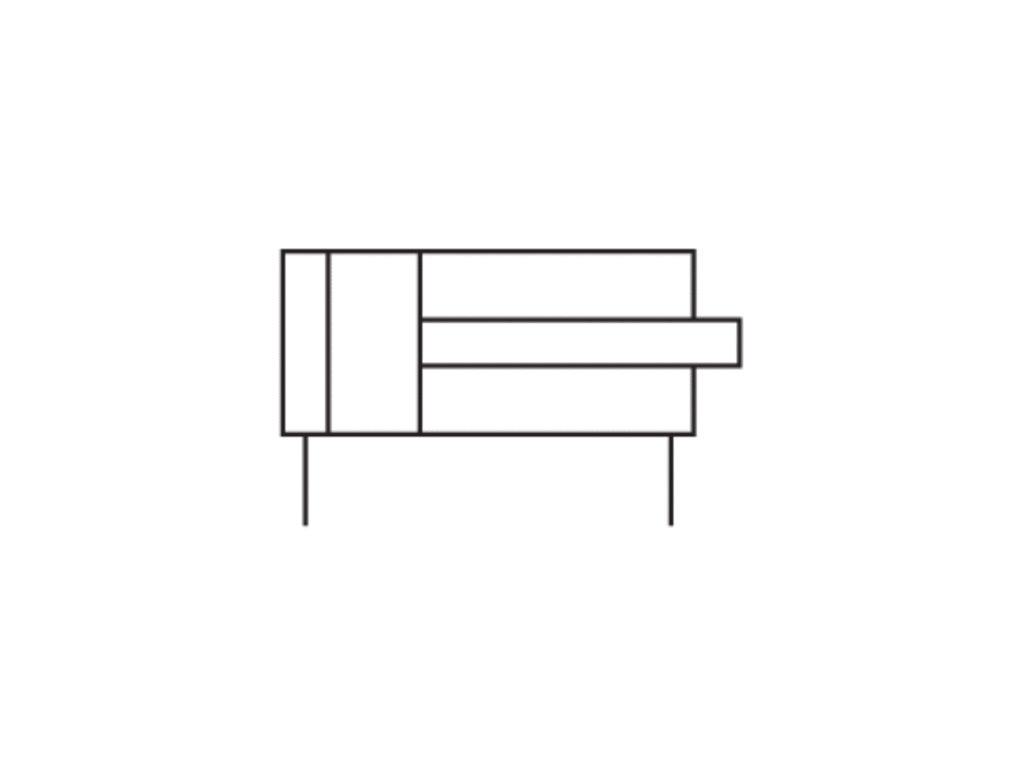

| Princip působení: | Dvojčinný |
| Magnetický píst: | ne |
| Tlumení: | elastický |
| Přípoje: | M5 |
| Závit pístní tyče: | M5 |
