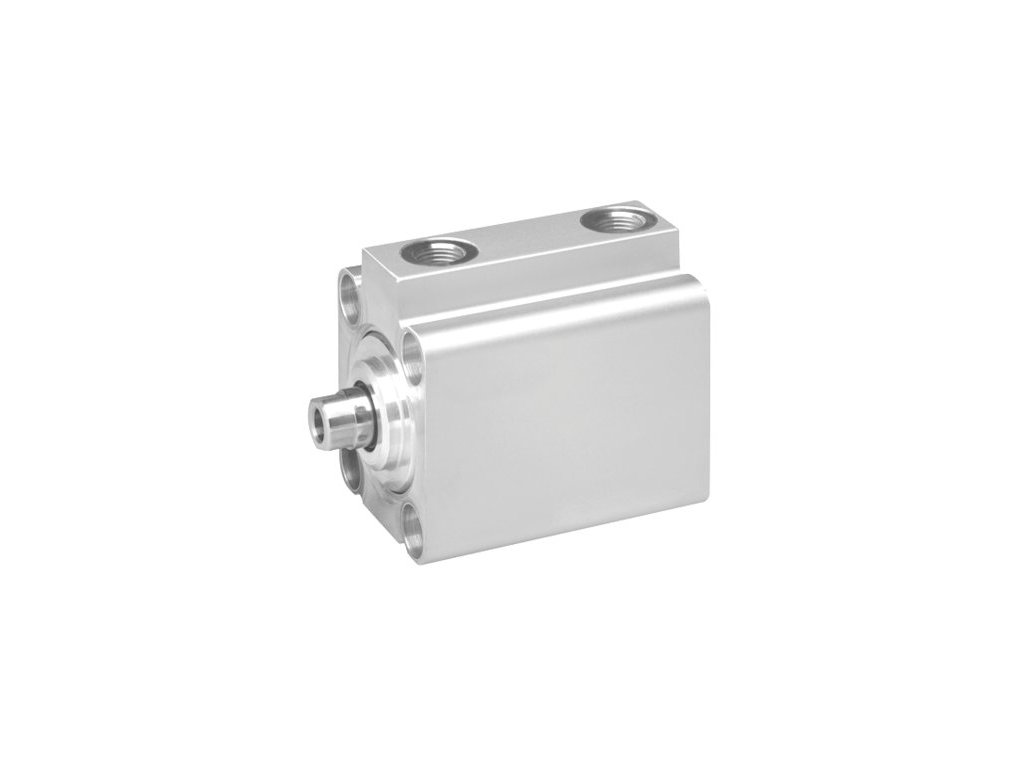

0822010564 Krátkozdvižný válec KHZ AVENTICS
Kód: 71078
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Průměr pístu | |
| Závit pístní tyče | |
| Zdvih | |
| Stěrač | |
| Přípoj stlačeného vzduchu |
| eplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
| Materiál |
|---|
| Válcová trubka | Hliník, eloxovaný |
| Pístní tyč | Nerezavějící ocel |
| Píst | Nitrilový kaučuk |
| Čelní kryt | Mosaz Hliník |
| Krajní víko | Hliník |
| Stěrač | Polyuretan |
| Ø pístu | 50 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 1110 N | ||
| Síla na píst vysunutí | 1237 N | ||
| Nárazová energie | 0,32 J | ||
| Hmotnost | Zdvih 0 mm | 0,388 kg | |
| Hmotnost | Zdvih +10 mm | 0,074 kg | |
| Provozní tlak min/max | 0,6 ... 10 bar | ||
| Materiál víka vpředu | Hliník | ||
ROZMĚRY
| Ø pístu | Zdvih | A | AF +1 | BG Min. | D JS15 | ØDT H13 | E1 JS15 | E2 JS15 | EE | F | ØH | ØJ | KF | KK | LB +0,4 | LK +0,5 | ØMM f8 | ØO | PL1 | PL2 | ØRR | RT | SW -0,3 | TG1 | TG2 | U | W | VD -1 | WH | ZA ±0,2 | ZB ±0,8 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 10 - 50 | – | 18 | 19.8 | 72 | 11 | 64 | 64 | G 1/8 | 18 | 15 | 7.3 | M8 | – | 6.8 | 3.5 | 16 | 35 | 8.5 | 11 | 6.8 | M8 | 13 | 50 ±0,25 | 50 ±0,25 | 25 | 32 ±0,2 | 6 | 17 | 32.5 | 49.5 | ||
Doplňkové parametry
| Kategorie: | Serie KHZ |
|---|---|
| Serie: | KHZ |
| Průměr pístu: | 50 mm |
| Zdvih: | 25 mm |
| Přípoje: | G 1/8 |
| Závit pístní tyče: | M8 |

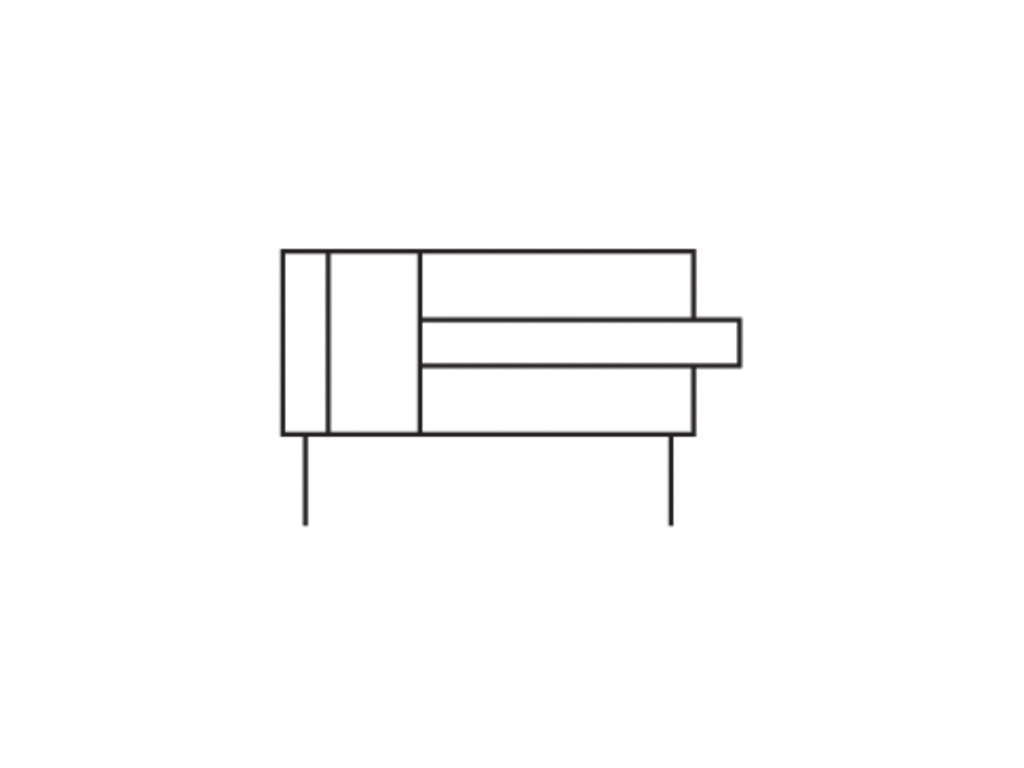

| Princip působení: | Dvojčinný |
| Tlumení: | elastický |
