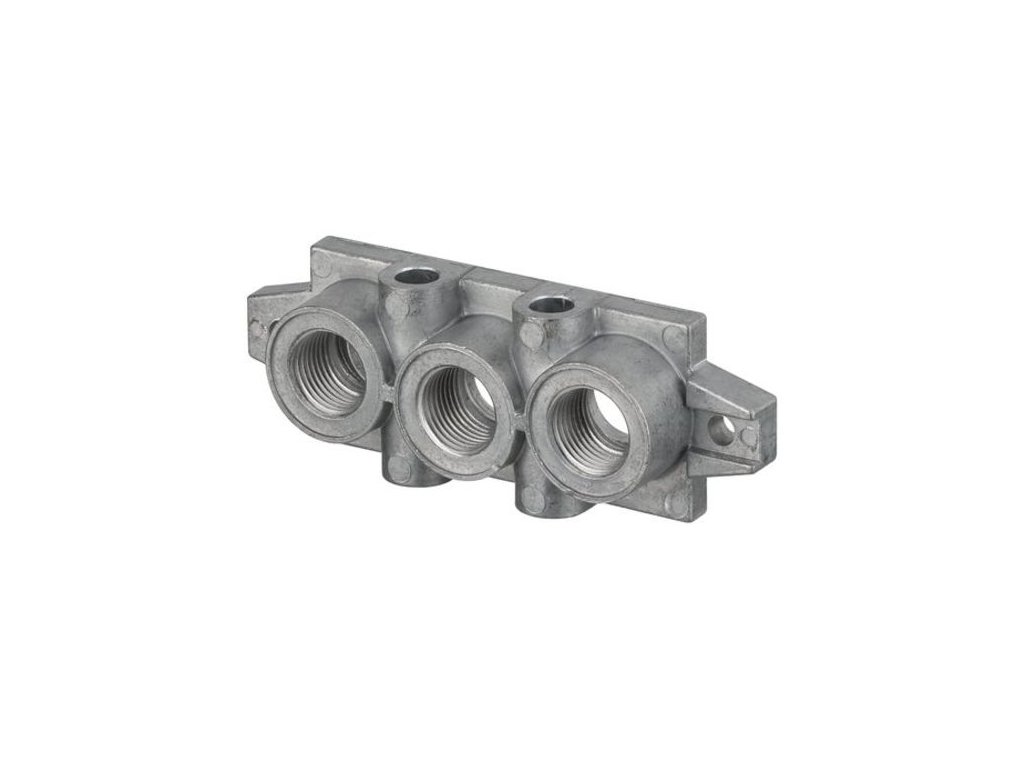

1825503145 Koncová deska 581 G3/8 AVENTICS (2 ks)

Kód: 71490
Značka: AVENTICS
1 059 Kč / balení 1 281,39 Kč včetně DPH
Výroba 1 - 2 týdny
Můžeme doručit do:
10.6.2024
Možnosti doručení
  • Norma ISO 5599-1
  • Konstrukční velikost ISO 1
  • typ F
  • spojitelné do bloků
  • Princip základové desky, vícenásobný
  • Je přípustné obrácené tlakové napájení
  • Rozsah dodávky: 2 koncové desky včetně těsnění a upevňovacích šroubů

Detailní informace

Detailní popis produktu

Normalizace ISO 5599-1
Typ příslušenství typ F
Konstrukční velikost ISO 1
Materiál těsnění Butadien-akrylonitrilový kaučuk
Připojovací deska Hliníkový tlakový odlitek
Přípoj stlačeného vzduchu vstup G 3/8

Normy  ISO 5599-1
Přípoj stlačeného vzduchu  Podle ISO 5599-1
Provozní tlak min/max  -0,95 ... 16 bar
Teplota okolí min./max.  -15 ... 70 °C
Teplota média min./max.  -25 ... 70 °C
Médium  Stlačený vzduch
Směr pneum. přípoje (1)  Bočně
Směr pneum. přípoje (3,5)  Bočně
Odvzdušnění (3,5)  Se sdruženým odvzdušněním (3/5)
Typ odvzdušnění  Oddělené přípoje
Upevňovací šroub  Vnější šestihran
Hmotnost  0,208 kg

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.

Materiál
Základní deska  Hliníkový tlakový odlitek
Těsnění  Butadien-akrylonitrilový kaučuk

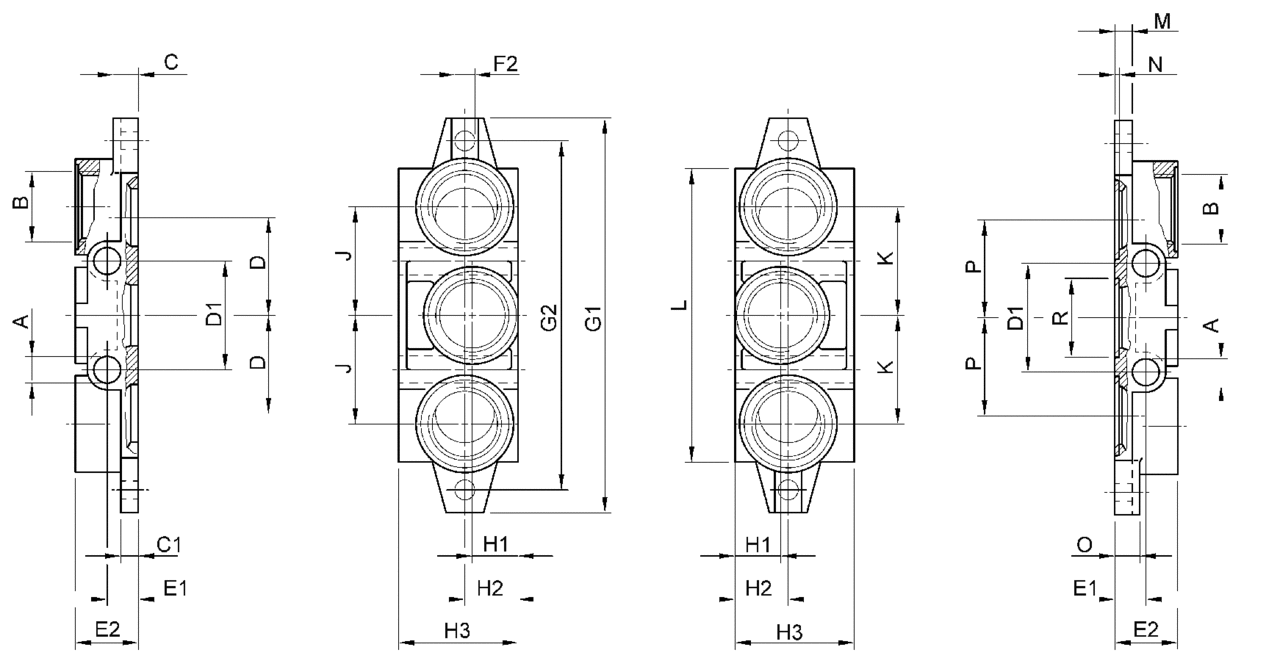

ROZMĚRY

00107701_a

Číslo materiálu A B C C1 D D1 E1 E2 F2 G1 G2 H1 H2 H3 J K L M N O P R





Doplňkové parametry

Kategorie: Serie 581
Normalizace: ISO 5599-1
Velikost závitu: ISO 1
Přípoj stl.vzduchu: G 3/8
