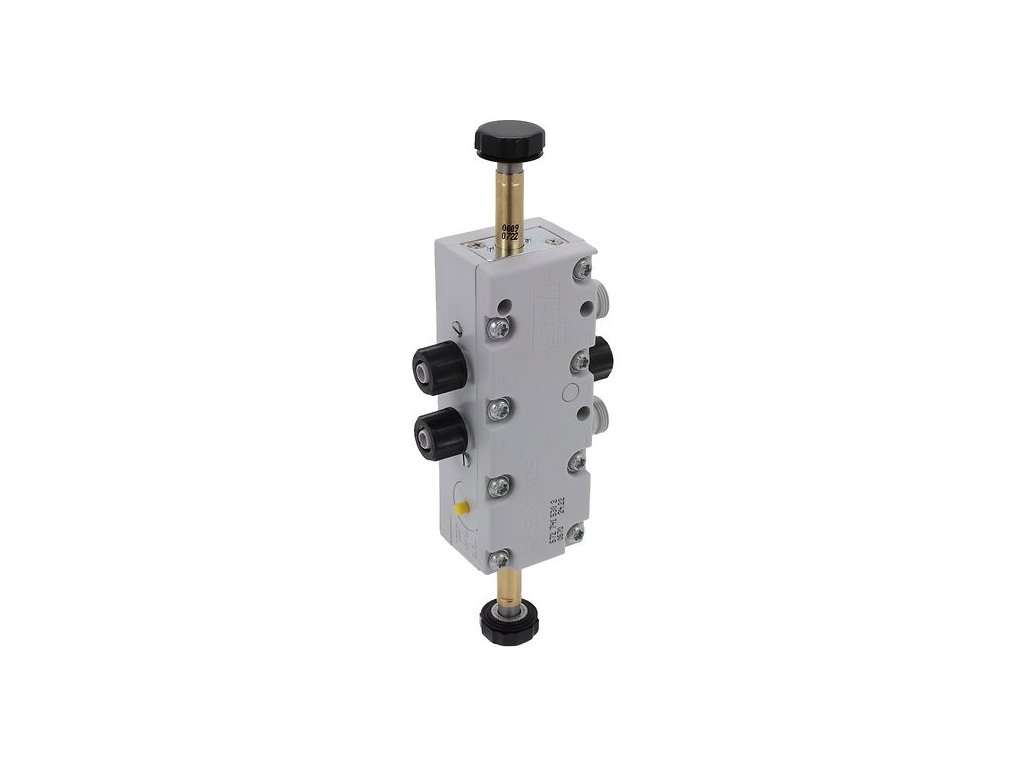

5727465302 5/2 ventil bez cívky serie 740 AVENTICS

Kód: 71383
Značka: AVENTICS
4 588 Kč / ks 5 551 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
9.1.2025
Možnosti doručení
  • 5/2
  • Qn = 950 l/min
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : Ø 10x1
  • Elektrická přípojka : Zástrčka, EN 175301-803, tvar A
  • spojitelné do bloků
  • Manuální pomocné ovládání : s aretací
  • Oboustranně el. ovládaný
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Oboustranně el. ovládaný
Princip spínání 5/2
Druh konstrukce Membránový sedlový ventil
Pouzdro Polyoxymetylen
Materiál těsnění Butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj EN 175301-803:2006
Druh krytí IP65
Velikost přípoje EN 175301-803, tvar A
Typ Zástrčka
Jmenovitý průtok Qn 950 l/min
Přípoj stlačeného vzduchu vstup Ø 10x1
Přípoj stlačeného vzduchu výstup Ø 10x1
Ovládání Elektricky



Druh konstrukce  Membránový sedlový ventil
Ovládání  Elektricky
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Princip zablokování  Deskový princip Princip 1-nás. základové desky
Provozní tlak min/max  1,5 ... 10 bar
Teplota okolí min./max.  -15 ... 50 °C
Teplota média min./max.  -15 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  950 l/min
Norm. elektr. přípoj  EN 175301-803:2006
Druh krytí S přípojem  IP65
Ochrana proti přepólování  Zabezpečeno proti přepólování
Doba zapnutí  100 %
Typ. spínací čas  40 ms
Montáž na vícenásobnou připojovací lištu  PRS-lišta
Hmotnost  316 g
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Polyoxymetylen
Těsnění  Butadien-akrylonitrilový kaučuk





Doplňkové parametry

Kategorie: Serie 740
Serie: 740
Princip spínání: 5/2
Přípoj stlačeného vzduchu: Ø 10x1
Průtok: 950 l/min
Elektrická přípojka: EN 175301-803 tvar A
