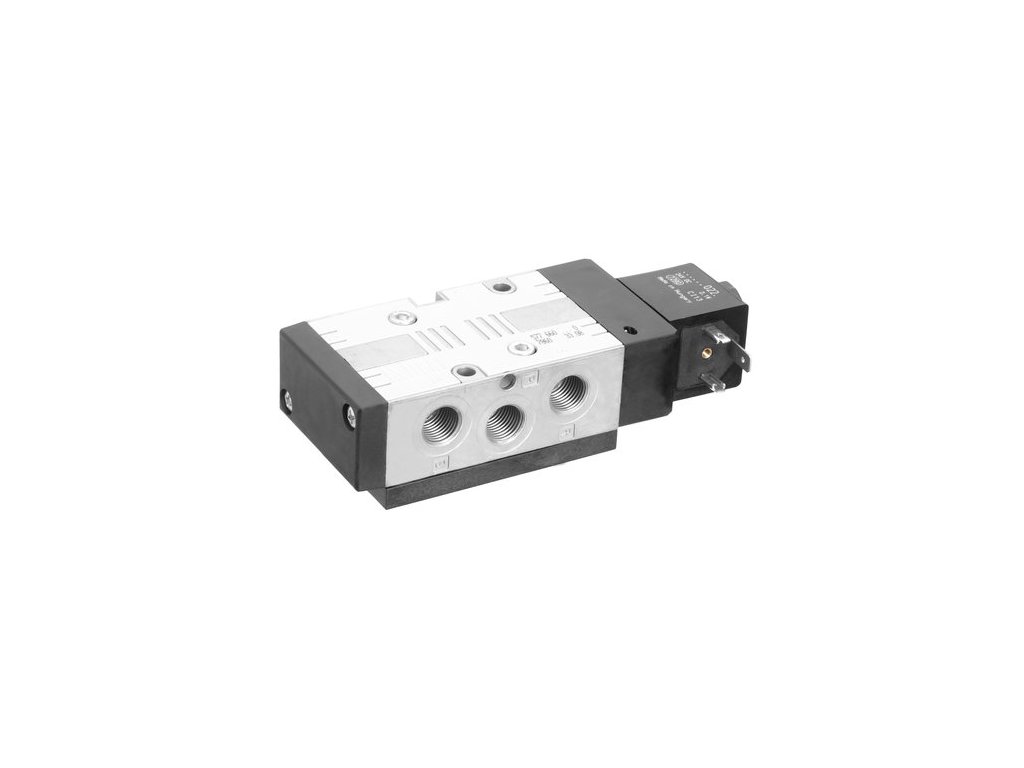

5776605280 5/2 ventil CD07 AVENTICS

Kód: 71426
Značka: AVENTICS
4 977 Kč / ks 6 022 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
9.1.2025
Možnosti doručení
  • Ventily s přípojkou Namur podle VDI/VDE3845
  • 5/2
  • Qn = 1200 l/min
  • Šířka pilotního ventilu : 30 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : Základová deska Namur
  • Elektrická přípojka : Zástrčka, EN 175301-803, tvar A, 3-pólový
  • -25 °C Odolný proti chladu
  • Manuální pomocné ovládání : s aretací
  • Jednostranně el. ovládaný
  • S vratnou pružinou
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Normalizace NAMUR
Ovládací prvek Jednostranně el. ovládaný
Způsob resetování S vratnou pružinou

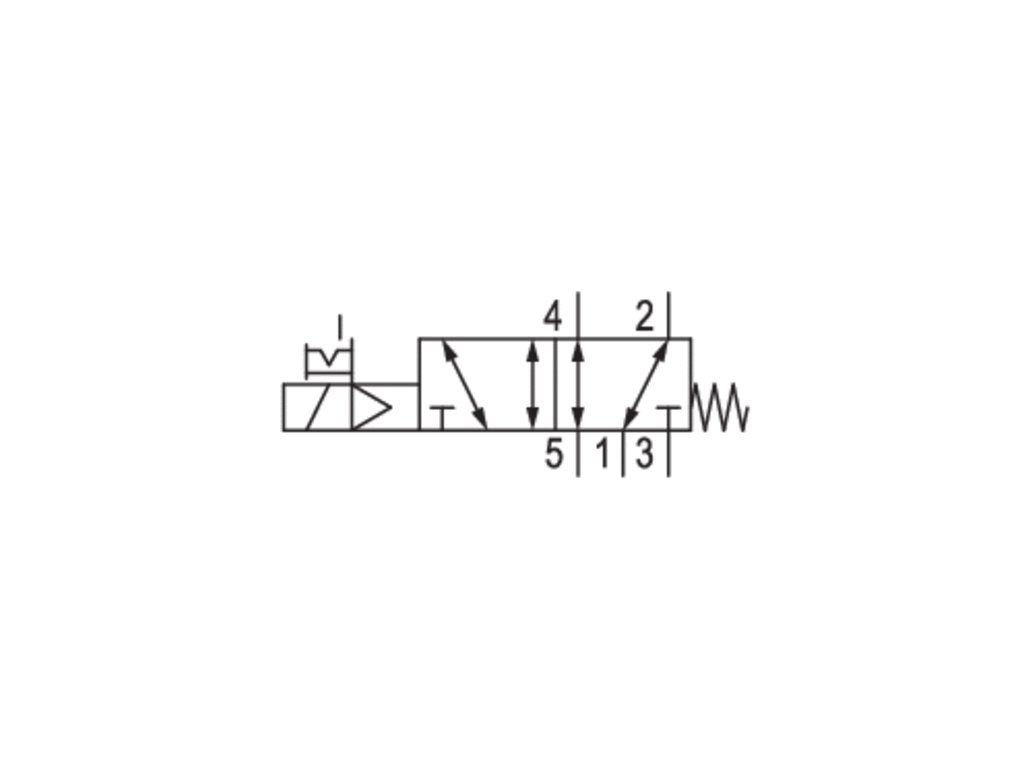

Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Polyamid vyztužený skelným vláknem,Zinkový tlakový odlitek
Materiál těsnění Butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj EN 175301-803:2006
Druh krytí IP65
Počet vodičů 3-pólový
Velikost přípoje EN 175301-803, tvar A
Typ Zástrčka
Qn 1▶2 1200 l/min
Qn 2▶3 1200 l/min
Jmenovitý průtok Qn 1200 l/min
Přípoj stlačeného vzduchu vstup G 1/4
Přípoj stlačeného vzduchu výstup Základová deska Namur
Provozní napětí AC při 50 Hz 230 V
Provozní napětí AC při 60 Hz 230 V
Ovládání Elektricky
Teplotní stabilita -25 °C Odolný proti chladu

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Normy  NAMUR
Provozní tlak min/max  3 ... 10 bar
Řídicí tlak min./max.  3 ... 10 bar
Teplota okolí min./max.  -25 ... 50 °C
Teplota média min./max.  -25 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
Jmenovitý průtok Qn  1200 l/min
Jmenovitý průtok 1 ▶ 2  1200 l/min
Jmenovitý průtok 2 ▶ 3  1200 l/min
Přípoj stlačeného vzduchu  Podle ISO 228-1
Odvzdušnění pilotního vzduchu  Se sdruženým odvzdušněním pilotního vzduchu
Norm. elektr. přípoj  EN 175301-803:2006
Ochrana proti přepólování  Zabezpečeno proti přepólování
Index kompatibility  13 14
Doba zapnutí  100 %
Hmotnost  600 g
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Polyamid vyztužený skelným vláknem Zinkový tlakový odlitek
Těsnění  Butadien-akrylonitrilový kaučuk



Doplňkové parametry

Kategorie: Serie CD07
Serie: CD07
Princip spínání: 5/2
Přípoj stlačeného vzduchu vstup: Základová deska NAMUR
Elektrická přípojka: EN 175301-803 tvar A
Napětí: 230V AC
Druh krytí: IP65
Průtok: 1200l/min
