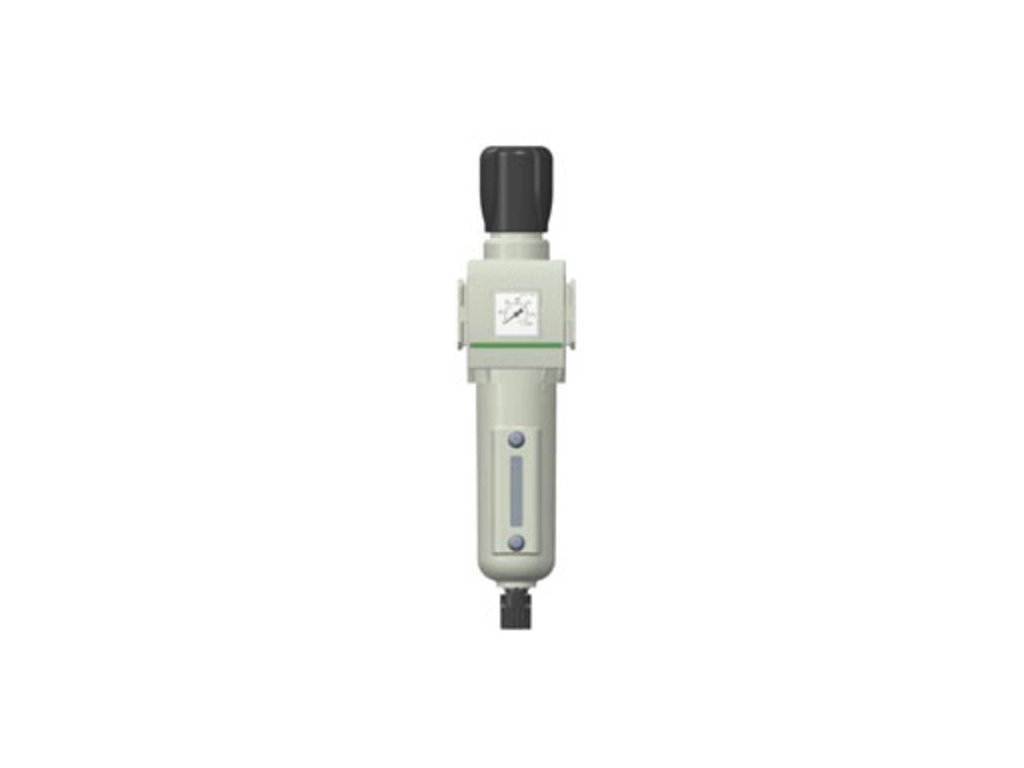

G651APJP2GA00HN 1/4" Filtr-regulátor AVENTICS
Kód: 23031
Detailní popis produktu
| Složky | |
| Vypouštění kondenzátu | |
| Šířka pórů filtru | |
| Manometry | |
| Pouzdro | |
| Materiál těsnění | |
| Jmenovitý průtok Qn | |
| Hystereze | |
| Přípoj stlačeného vzduchu |
| Přípoj | Šířka pórů filtru | Průtok | Vypouštění kondenzátu | Manometry | Materiál Nádoba | Materiál Vypouštění kondenzátu | Hmotnost |
|---|---|---|---|---|---|---|---|
| Qn | |||||||
| G 1/4 | 25 µm | 2360 l/min | Poloautomatický, beztlakově otevřený | S integrovaným manometrem | Nádobka polykarbonát | Umělá hmota | 0,3 kg |
| Druh konstrukce | 1-dílný |
| Složky | Filtr-regulátor |
| Provozní tlak min/max | 0 ... 16 bar |
| Teplota okolí min./max. | -20 ... 50 °C |
| Teplota média min./max. | -20 ... 50 °C |
| Médium | Stlačený vzduch Neutrální plyny |
| Regulační rozsah min/max | 0,5 ... 10 bar |
| Hystereze | 0.3 bar |
| Hmotnost | 300 g |
| Vyexpedovaný výrobek se od vyobrazení liší. Přesný popis viz výkres. |
| Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010 5 : 8 : 4 (5 μm) und 6 : 8 : 4 (25µm) Další šířky pórů filtru na vyžádání. |
| Materiál |
|---|
| Pouzdro | Hliník |
| Čelní deska | Polyamid |
| Těsnění | Nitril-butadien kaučuk |
| Filtrační vložka | Spékaný bronz |
| Vypouštění kondenzátu | Umělá hmota |
Rozměry
| Série | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | V | W | X | Y |
| 651 | 215,5 | 77,5 | 50 | 25 | 58 | 29 | 3,4 | 116 | 25 | 35 | 42 | 44,5 | 20 | 10 | 50 | 70 | 92 | 29 | 14,5 | 6,3 | 7 | 11 |
Diagramy
Průtoková charakteristika, G 1/4
Doplňkové parametry
| Kategorie: | Filtr-regulátory |
|---|---|
| Průtok Qn: | 2360 l/min |
| Přípoj: | G 1/4 |
| Šířka pórů filtru: | 25 um |
| Vypouštění kondenzátu: | Poloautomatické, beztlakově otevřený |
