R412007383 3/2 ventil AS3 24V DC AVENTICS

Kód: 71414
Značka: AVENTICS
8 637 Kč / ks 10 450,77 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
6.8.2024
Možnosti doručení
  • Se snímáním polohy, s integrovaným snímačem
  • Přípoj stlačeného vzduchu G 1/2
  • Hadicové připojení
  • Elektrická přípojka: Zástrčka, ISO 15217, tvar C

Detailní informace

Detailní popis produktu

Druh konstrukce Sedlový ventil
Pouzdro Polyamid
Materiál těsnění Butadien-akrylonitrilový kaučuk
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Qn 1▶2 4500 l/min
Qn 2▶3 3200 l/min
Jmenovitý průtok Qn 4500 l/min
Přípoj stlačeného vzduchu vstup G 1/2
Přípoj stlačeného vzduchu výstup G 1/2
Provozní napětí DC 24 V

Druh konstrukce  Sedlový ventil, spojitelné do bloků

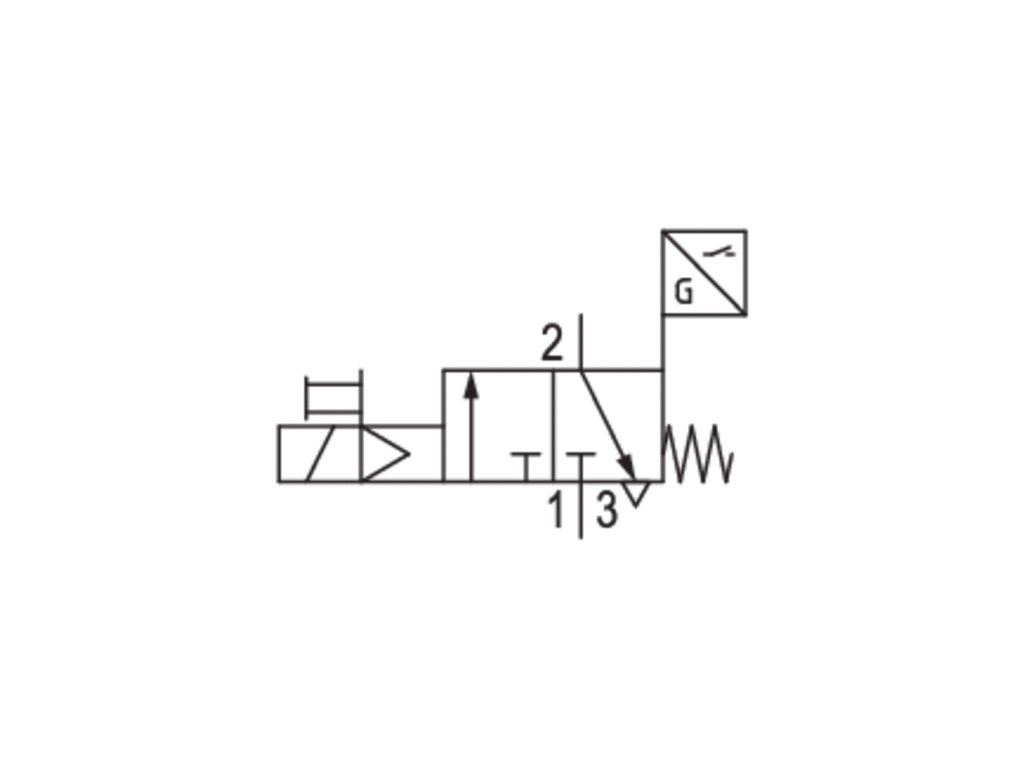

Složky  3/2-cestný ventil, elektricky ovládaný
Jmenovitý průtok  4500 l/min
Jmenovitý průtok 1 ▶ 2  4500 l/min
Jmenovitý průtok 2 ▶ 3  3200 l/min
Provozní tlak min/max  2,5 - 16 bar
Médium  Stlačený vzduch Neutrální plyny
Teplota média min./max.  -10 ... 50 °C
Teplota okolí min./max.  -10 ... 50 °C
Princip těsnění  Měkké těsnění
Max. velikost částic  25 µm
Hmotnost  0,459 kg
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Použitelné v zapojeních s vyšší účinností.
Dotaz na polohu se provádí v neaktivovaném stavu (poloha: odvzdušnit) senzorem ST6 (bezkontaktně).
Signál snímače je vidět vpředu na víku.
Materiál
Pouzdro  Polyamid
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadien-akrylonitrilový kaučuk
Závitové pouzdro  Zinkový tlakový odlitek

Rozměry


A1 = vstup
A2 = výstup
1) Elektr. přípoj: ventilový konektor tvaru C, ISO 15217
2) Manuální pomocné ovládání
3) Připojovací kabel
4) Optická indikace spínací polohy



Rozměry v mm
A1 A2 B C D E1 F G



Průtoková charakteristika


p2 = sekundární tlak
qn = jmenovitý průtok



Zpětné odvzdušnění


p2 = sekundární tlak
qn = jmenovitý průtok

Doplňkové parametry

Kategorie: Pneumatika AVENTICS
Serie: AS3
Princip spínání: 3/2
Napětí: 24V DC
Přípoj: G1/2
