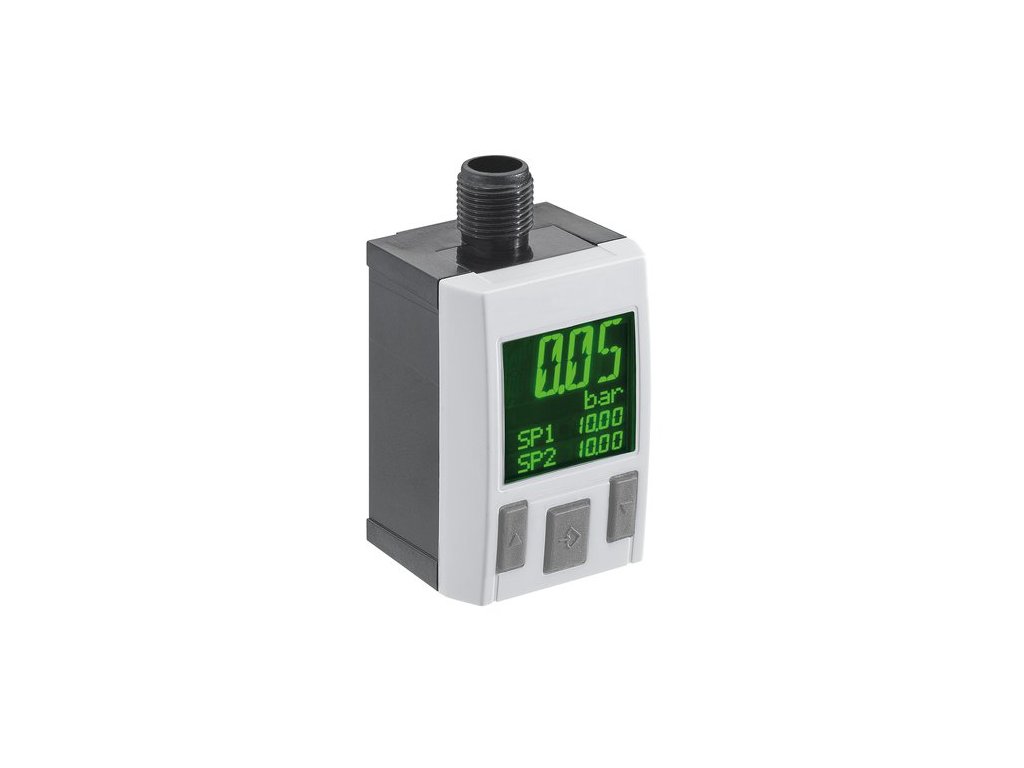

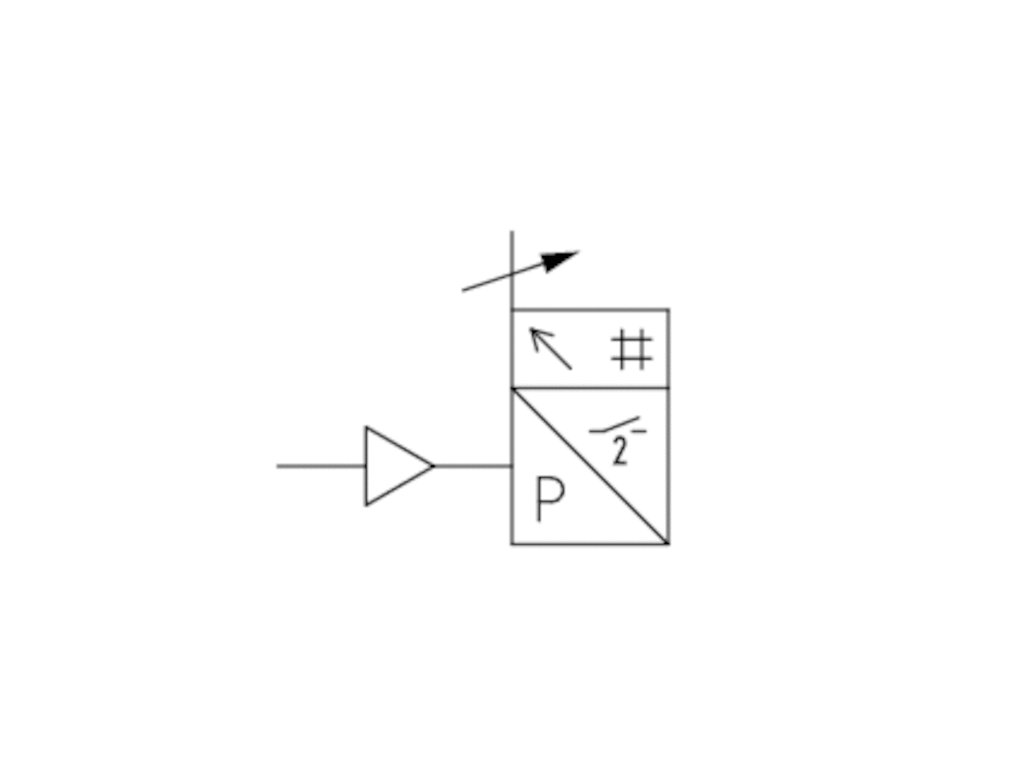

R412010767 Tlakový snímač PE5 AVENTICS

Kód: 71357
Značka: AVENTICS
4 143 Kč / ks 5 013,03 Kč včetně DPH
Skladem (1 ks)
Můžeme doručit do:
27.5.2024
Možnosti doručení
  • Spínací tlak 0 ... 10 bar
  • Elektronický
  • Výstupní signál digitální 2 x PNP, NPN, Push-pull
  • Elektr. přípoj Zástrčka M12x1 4-pólový
  • Přípoj stlačeného vzduchu Vnitřní závit G 1/4

Detailní informace

Detailní popis produktu

Druh konstrukce Elektronický
Spínací logika NO/NC (nastavitelný)
Pouzdro Polykarbonát
Materiál těsnění Butadien-akrylonitrilový kaučuk
CE Prohlášení o shodě,cULus,RoHS,Ve shodě s REACH,Bez LABS
Druh krytí IP65,IP67 s namontovanými přípoji
Počet vodičů 4-pólový
Velikost přípoje M12x1
Typ Zástrčka
Přípoj stlačeného vzduchu G 1/4
Typ přípoje stlačeného vzduchu Vnitřní závit

Typ  Elektronický
Certifikáty  CE Prohlášení o shodě cULus RoHS Ve shodě s REACH Bez LABS
Teplota okolí min./max.  0 ... 60 °C
Teplota média min./max.  0 ... 60 °C
Médium  Stlačený vzduch (max. 40 μm)
Max. obsah oleje stlačeného vzduchu  40 mg/m³
Naměřená hodnota  Relativní tlak
Zobrazení  LCD displej, 4-místný, Lze nastavit tyto barvy: zelená nebo červená
Nastavitelná indikace v  bar Psi kPa MPa inHg
Spínací logika  NO/NC (nastavitelný)
Pevnost v rázu max.  30 g
Mez únavy při kmitavém napětí  5 g (10 - 150 Hz)
Přesnost v % (z konečné hodnoty)  ±1,5% v teplotním rozsahu 10 - 30°C ± 2 % včetně teplotního posuvu
Opakovatelná přesnost v % (z koncové hodnoty)  ± 0,2 %
Spínací doba  < 5 ms
Spínací bod  Nastavitelný 0 ... 100%
Zpětný spínací bod  Nastavitelný 0 ... 100%
Hystereze  nastavitelný
Zpožděná hystereze  nastavitelný
Okenní funkce  nastavitelný
Provozní napětí DC Min./max.  17 ... 30 V DC
Analogový výstup  0 - 10 V DC, 4 - 20 mA
Odběr klidového proudu  <40 mA
Linearita analogového výstupu  <± 0,5 % z konečné hodnoty
Zatěžovací odpor max.  600 Ω
Odolnost proti zkratu:  Max. 600 Ohm (proudový výstup) Min. 3 kOhm (výstup napětí)
Způsoby upevnění  Přímo na lištu DIN a upevnění na stěnu Pro montáž do rozvaděče pomocí upevňovací sady Přes dvojitou vsuvku
Druh krytí  IP65 IP67 s namontovanými přípoji
Hmotnost  0,04 kg

Alternativní tlaková přípojka (G1/4) na zadní straně (uzavřená zátkou)
Lze nastavit zelenou nebo červenou barvu displeje
Materiál
Pouzdro  Polykarbonát
Těsnění  Butadien-akrylonitrilový kaučuk
Zátka  Polyoxymetylen
Elektr. přípoj  Hliník, černě eloxovaný



ROZMĚRY



1) Elektrická přípojka M12x1
2) Upevnění pro lištu DIN a upevnění na stěnu
3) Alternativní tlaková přípojka (G1/4) uzavřená zátkou
4) Tlaková přípojka G1/4



Rozsah indikace a ovládání




1) LCD displej
2) Ovládací pole se 3 tlačítky

Diagramy

Provozní režim, PNP


Provozní režim, NPN


Provozní režim, Push-pull


Hysterezní funkce: Chování při sepnutí a při zpětném sepnutí v závislosti na tlaku p a čase t při podtlaku

H: Hystereze
SP = spínací bod, RP = bod zpětného sepnutí
Out (NC): spínaný výstup, rozpínací kontakt
Out (NO): spínaný výstup, pracovní kontakt

Hysterezní funkce: Chování při sepnutí a při zpětném sepnutí v závislosti na tlaku p a čase t při podtlaku


Zpožděná hysterezní funkce: Chování při sepnutí a při zpětném sepnutí v závislosti na tlaku p a čase t

H: Hystereze
SP = spínací bod, RP = bod zpětného sepnutí
Out (NC): spínaný výstup, rozpínací kontakt
Out (NO): spínaný výstup, pracovní kontakt
dS = časová prodleva zapnutí
dR = časová prodleva zpětného sepnutí
1) Doba tlaku nad spínacím bodem < dS: nespíná tlakové čidlo
2) Doba tlaku nad spínacím bodem > dS: seplo tlakové čidlo
3) Doba tlaku pod spínacím bodem > dR: seplo tlakové čidlo



Okenní funkce: Chování při sepnutí a při zpětném sepnutí v závislosti na tlaku p a čase t

FH: pásmo tlaku, horní hodnota
FL: pásmo tlaku, spodní hodnota
Out (NC): spínaný výstup, rozpínací kontakt
Out (NO): spínaný výstup, pracovní kontakt


Charakteristická křivka úniků

1) Interně uložený parametr
2) Nastavitelný parametr
3) Výstupní hodnota

Schéma zapojení

Blokové schéma, 1 x PNP a 1 x analogový
RL = zatěžovací odpor



Blokové schéma, 1 x NPN a 1 x analogový
RL = zatěžovací odpor



Obsazení pinů, M12x1, 4-pólový


Obsazení pinů


Doplňkové parametry

Kategorie: Serie PE5
Spínací tlak: 0 - 10 bar
Spínací logika: NO/NC (nastavitelná)
Přípoj stl.vzduchu: G 1/4
Elektrická přípojka: Zástrčka M12x1 4-pólový
