R422103566 5/2 ventil LS04 AVENTICS

Kód: 71469
Značka: AVENTICS
2 503 Kč / ks 3 028,63 Kč včetně DPH
Skladem (1 ks)
Můžeme doručit do:
16.7.2024
Možnosti doručení
  • Možná náhrada za již nevyráběný typ R422100566
  • 5/2
  • Qn = 310 l/min
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : Ø 6
  • Elektrická přípojka : Zástrčka, M8, 3-pólový
  • Manuální pomocné ovládání : s aretací
  • Jednostranně el. ovládaný
  • S vratnou pružinou
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Možná náhrada za již nevyráběný typ R422100566

Ovládací prvek Jednostranně el. ovládaný
Způsob resetování S vratnou pružinou

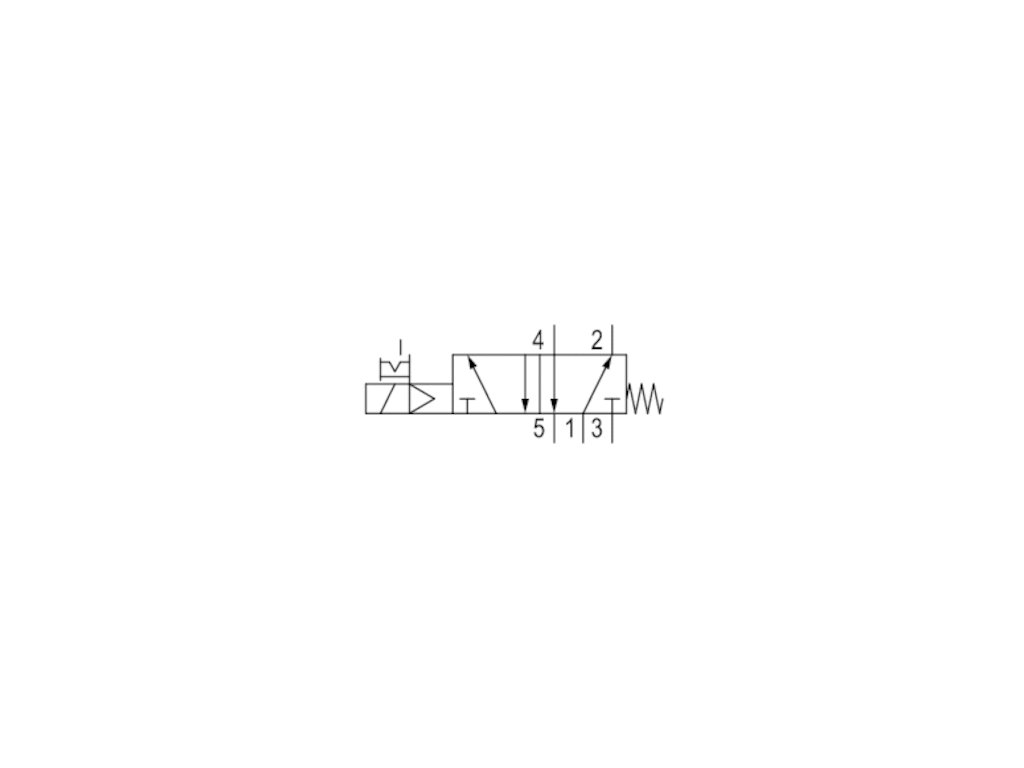

Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Polyoxymetylen
Materiál těsnění Butadien-akrylonitrilový kaučuk,Hydrogenovaný nitril-butadien kaučuk,Polyuretan
Norm. elektr. přípoj DIN EN 60947-5-2
Druh krytí IP65
Počet vodičů 3-pólový
Velikost přípoje M8
Typ Zástrčka
Jmenovitý průtok Qn 310 l/min
Přípoj stlačeného vzduchu vstup Ø 6
Přípoj stlačeného vzduchu výstup Ø 6
Provozní napětí DC 24 V
Ovládání Elektricky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Provozní tlak min/max  3 ... 7 bar
Teplota okolí min./max.  -10 ... 50 °C
Teplota média min./max.  -10 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  310 l/min
Norm. elektr. přípoj  DIN EN 60947-5-2
Třída ochrany podle DIN EN 61140 Elektricky  Třída III
Druh krytí S přípojem  IP65
Ochranný obvod  Zenerová dioda
Stavová indikace diodou LED  Žlutý
Doba zapnutí  100 %
Typ. spínací čas  10 ms
Typ. vypínací čas  22 ms
Rušivé vyzařování podle  EN 61000-6-4:2002
Odolnost proti rušení podle  IEC 61000-6-2:2005
Upevňovací šrouby  M3
Utahovací moment upevňovacího šroubu  0,5 Nm
Hmotnost  0,053 kg

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Doba zapnutí 100 procent platí pouze pro samostatné ventily.

Materiál
Pouzdro  Polyoxymetylen
Těsnění  Butadien-akrylonitrilový kaučuk Hydrogenovaný nitril-butadien kaučuk Polyuretan

ROZMĚRY



OBSAZENÍ PINŮ

1) Pin není obsazen
3) 0 V
4) 24 V

Upozornění: Bipolární ochranný obvod proti přepětí







Doplňkové parametry

Kategorie: Pneumatika AVENTICS
Princip spínání: 5/2
Průtok Qn 1-2: 310 l/min
Přípoj stl.vzduchu: Ø 6
Způsob resetování: Vratná pružina
El. přípoj: Zástrčka M8
Provozní napětí: 24V DC
