V30 111 616 DN 200 Ventil uzavírací VÝPRODEJ

Kód: VYP-01
Výprodej
11 977 Kč 9 900 Kč / ks 11 979 Kč včetně DPH
Skladem (3 ks)
Můžeme doručit do:
6.3.2024

Uzavírací orgán pro vodu a vodní páru i pro jiné neagresivní kapaliny a plyny.

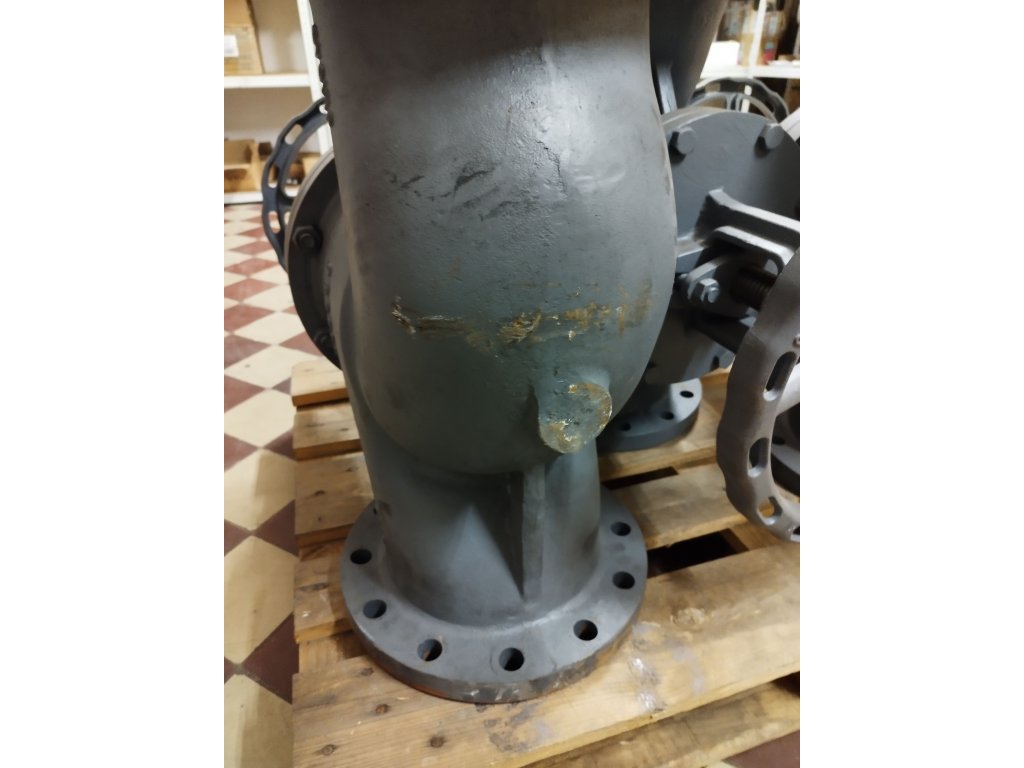

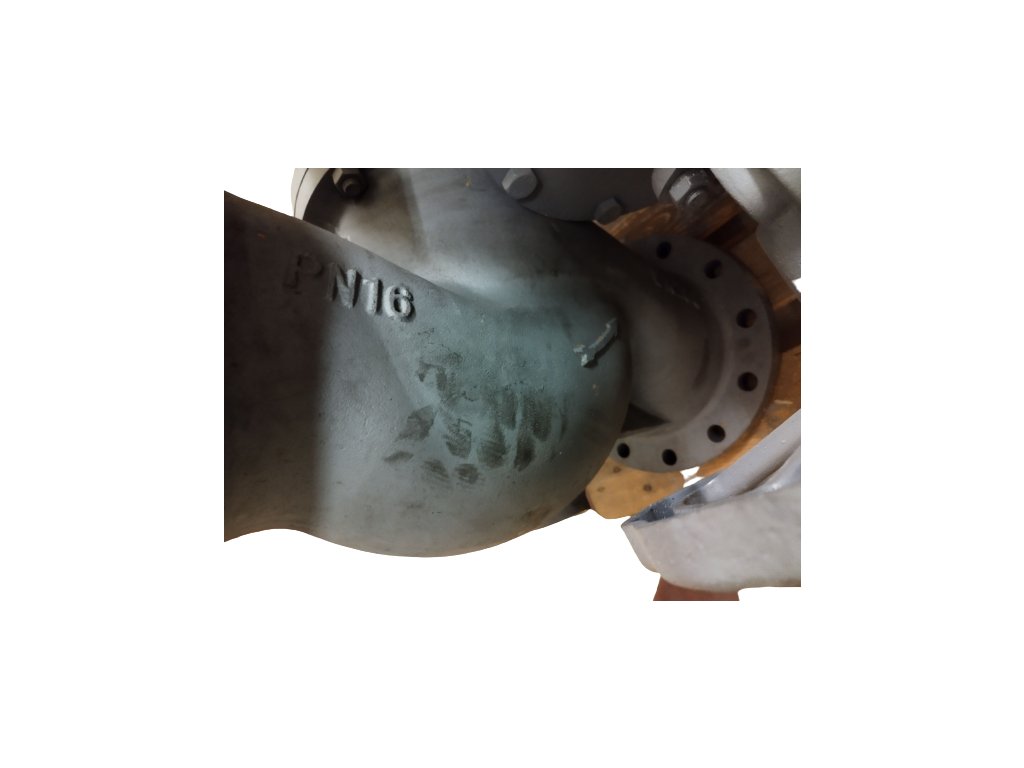

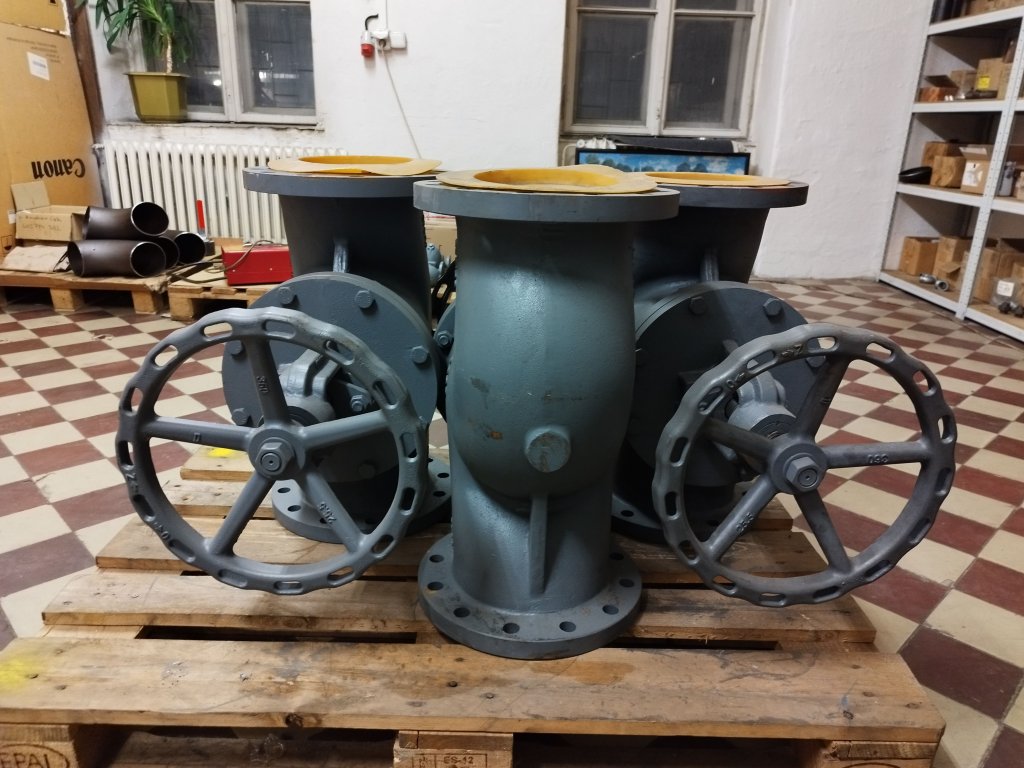

Nový, nepoužitý, kosmetické vady z manipulace viz fotografie.

Detailní informace

Detailní popis produktu

Uzavírací orgán pro vodu a vodní páru i pro jiné neagresivní kapaliny a plyny.
Nový, nepoužitý, kosmetické vady z manipulace viz fotografie.



POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C) Tlak (MPa)
120 1,6
200 1,28



Maximální provozní teplota 200°C

TECHNICKÝ POPIS

Ventil je třmenový. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem.  Pro DN 200 je směr proudění nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

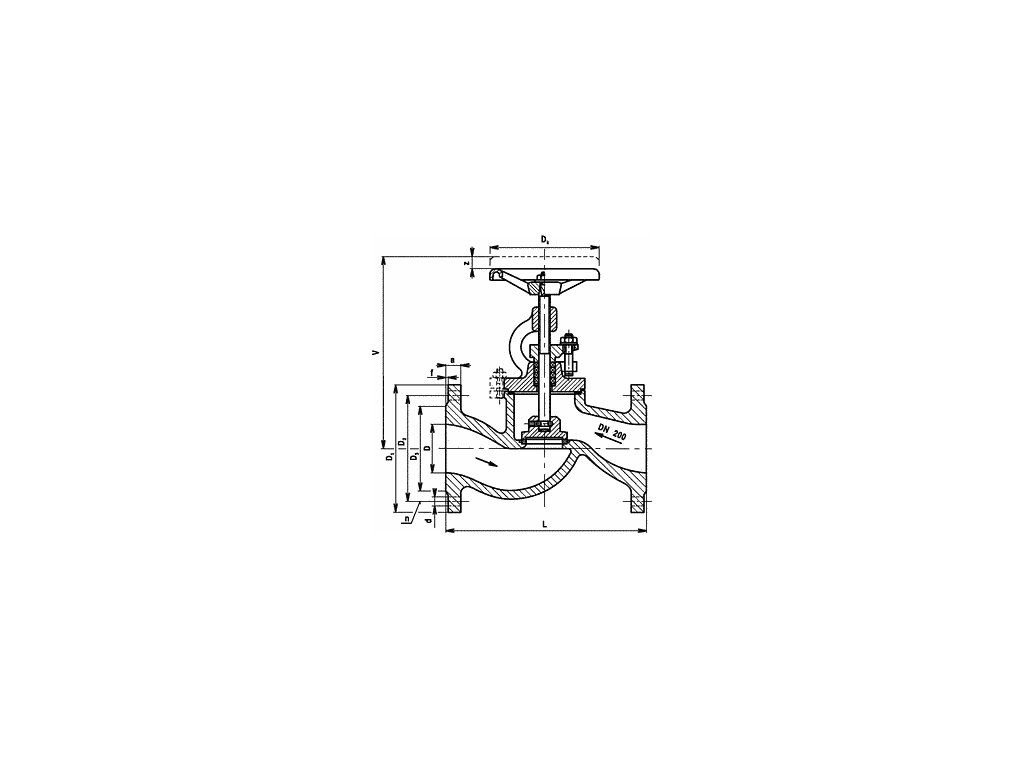

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN D L V z D1 D2 D3 a f d n Dk kg
200 200 600 620 76 340 295 268 30 3 22 12 400 167





MATERIÁL

Těleso, třmen, ucp. víko šedá litina GJL-250
Vřeteno, sedlo korozivzdorná ocel
Kuželka korozivzdorná ocel
Těsnění vřetene grafit + SS304

ZKOUŠENÍ

Ventil je zkoušen podle ČSN EN 12266-1.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem
