0822123011 Profilový válec PRA AVENTICS
Kód: 71473
Detailní popis produktu

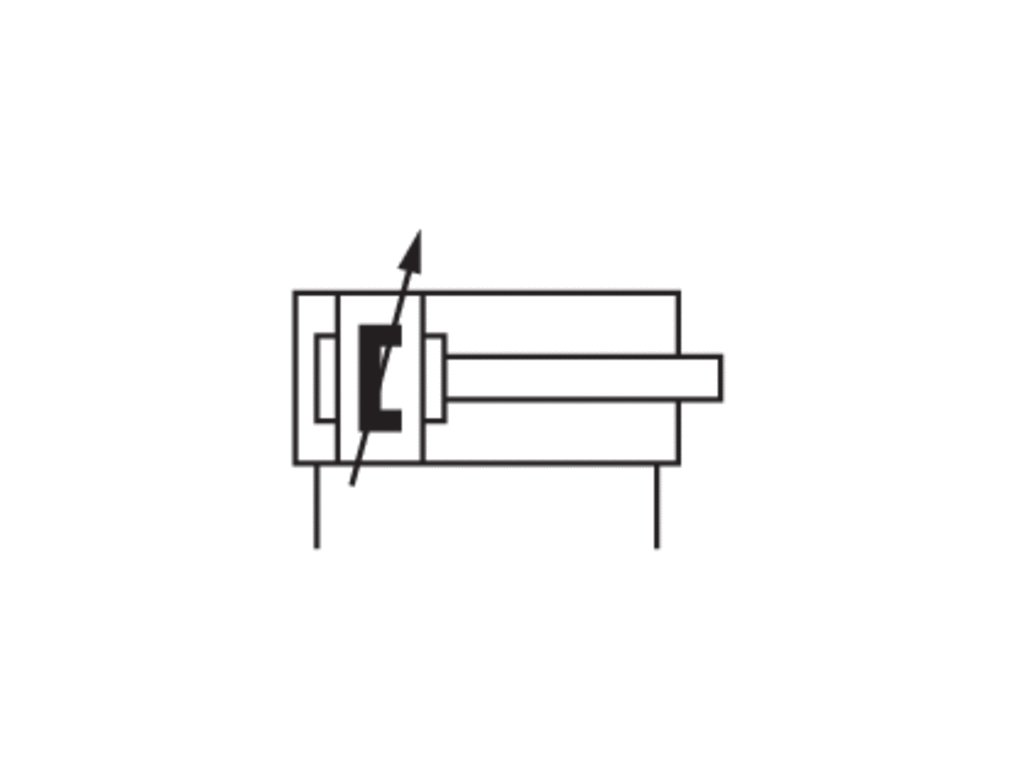

| Princip působení | |
| Tlumení | |
| Magnetický píst | |
| Průměr pístu | |
| Závit pístní tyče | |
| Normalizace | |
| Zdvih | |
| Materiál těsnění | |
| Stěrač | |
| Přípoj stlačeného vzduchu | |
| Typ přípoje stlačeného vzduchu |
| Ø pístu | 63 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 1765 N | ||
| Síla na píst vysunutí | 1960 N | ||
| Tlumicí délka | 16,5 mm | ||
| Tlumicí energie | 27 J | ||
| Hmotnost | Zdvih 0 mm | 1,42 kg | |
| Hmotnost | Zdvih +10 mm | 0,054 kg | |
| Normy | ISO 15552 |
| Přípoj stlačeného vzduchu | Vnitřní závit |
| Provozní tlak min/max | 1,5 ... 10 bar |
| Teplota okolí min./max. | -20 ... 80 °C |
| Teplota média min./max. | -20 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
| Materiál |
|---|
| Válcová trubka | Hliník, eloxovaný |
| Pístní tyč | Nerezavějící ocel |
| Čelní kryt | Hliníkový tlakový odlitek |
| Krajní víko | Hliníkový tlakový odlitek |
| Těsnění | Polyuretan |
| Matice pro pístní tyč | Ocel, pozinkovaný |
| Stěrač | Polyuretan |
ROZMĚRY
| Ø pístu | A -2 | AF+1 | ØB d11 | ØBA d11 | BG min. | E | EE | G | H | KF | KK | KV | KW | ØMM f8 | PL | L2 | L3 ±0,5 | L8 | RT | SW | TG | VA -1 | VD | WH | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 mm | 32 | 17 | 45 | 45 | 16 | 75 | G 3/8 | 38.25 | 75 | M10 | M16x1,5 | 24 | 8 | 20 | 24 | 25 | 4.5 | 121±0,8 | M8 | 17 | 56,5±0,7 | 4 | 5 | 37±1,8 | ||
DIAGRAM TLUMENÍ
m = tlumicí hmota [kg]
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | PRA |
| Princip působení: | Dvojčinný |
| Průměr pístu: | 63 mm |
| Zdvih: | 500 mm |
| Normalizace: | ISO 15552 |
| Přípoje: | G 3/8 |
| Magnetický píst: | ano |
| Tlumení: | Pneumaticky nastavitelné |
